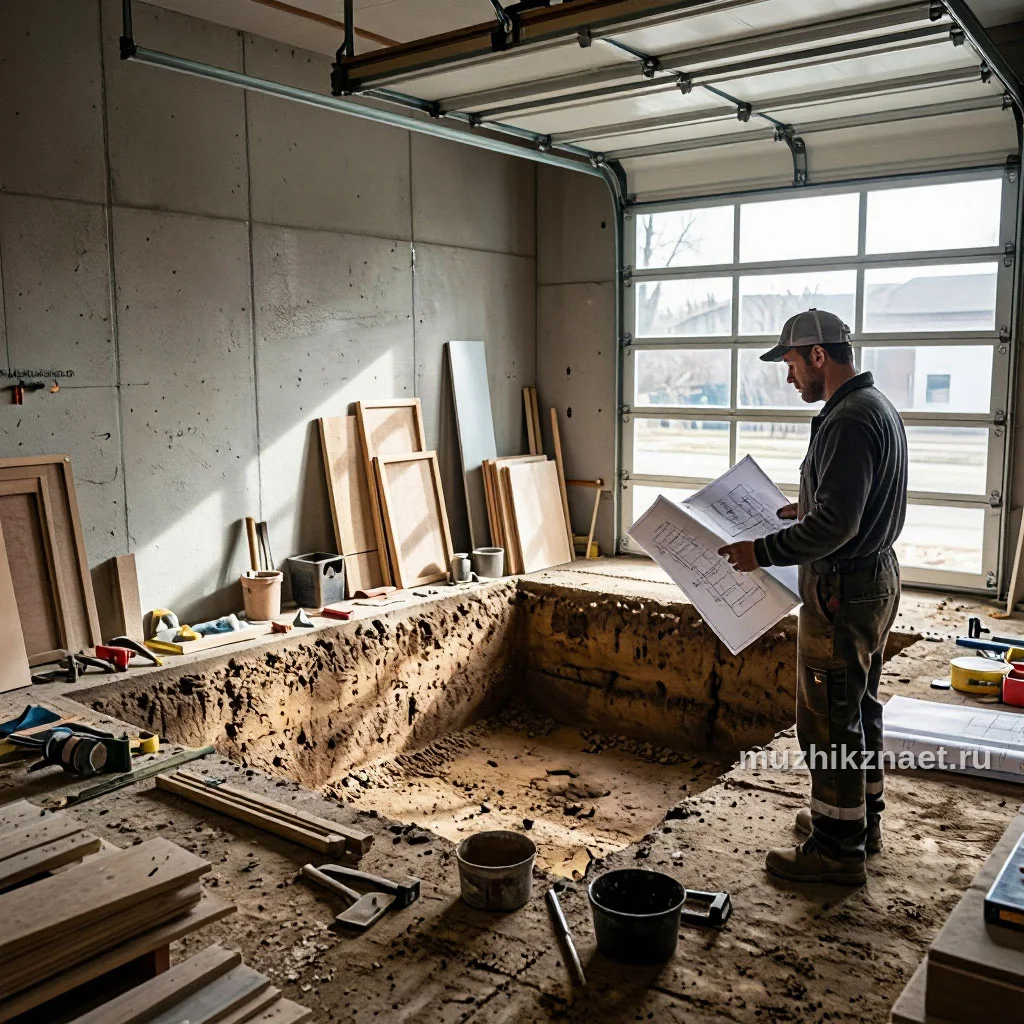

Смотровая яма в гараже: размеры, чертежи и порядок работ
Оптимальная смотровая яма для легкового автомобиля — длина 180–200 см, ширина 75–80 см, глубина 170–180 см. Края укрепляй уголком, а стены собирай из красного полнотелого кирпича или монолитного бетона.
Ниже разберём, как выбрать размеры под свою машину, где копать без риска воды, что надёжнее — бетон или кирпич, как сделать гидроизоляцию без луж и в каком порядке пройти путь от разметки до крышки.
Какие размеры смотровой ямы выбрать под свой автомобиль?
Смотровая яма под легковой автомобиль делается длиной 180–200 см и шириной 75–80 см. Оставь 10–15 см запаса по длине под мостки и инструмент, чтобы локоть не упирался в ступицу, а набор не лежал под ногами.
Глубину возьми 170–180 см: ходишь в полный рост, спина не горбится, света хватает. Если рост ниже среднего, можно уйти в 160 см, но меньше не делай — потеряешь комфорт. По ширине сравни два варианта: 75 см — тесно, но экономит место в гараже; 80 см — свободно для плеч и домкрата-тележки.
По длине 180 см хватит для седана, 190–200 см — для кроссовера и места под табурет. По глубине проверь ещё один ориентир: дно должно быть выше грунтовых вод минимум на полметра, иначе весной получишь бассейн. Сделай нишу 20×20 см в стене под инструмент — избавишься от коробок на полу. Итог: фиксируй габариты на полу мелом и прибавляй от 10 до 15 см под отделку и отбортовку.
Где копать и как не попасть на воду?
Смотровую яму копай до возведения стен гаража: так проще, быстрее и дешевле. Сначала уточни уровень грунтовых вод и глубину промерзания в своём регионе — это задаёт минимальную отметку дна.
Держи дно выше воды минимум на 50 см. Если вода ближе — откажи от ямы или готовь дренаж и приямок с насосом.
Глубина промерзания важна для основания: в средней полосе это около 120–140 см, значит, копать придётся глубже, а под низ — щебень и бетон, чтобы не пучило. Сравни два сценария: до стен гаража — копаешь котлован, льёшь основание, возводишь «чашу», затем строишь гараж вокруг; в готовом гараже — режешь пол, вывозишь грунт тачками, бьёшь штробы под вентиляцию, постоянно борешься с осыпанием и мусором. Первый путь экономит дни и нервы, второй тянет аренду инструмента и лишнюю работу.
Что сделать сейчас: позвони в местный отдел архитектуры или к буровикам, возьми отметку воды по колодцам и скважинам на твоей улице, затем выбери отметку дна с запасом от воды в полметра.
Смежная тема, которая часто идёт рядом: Практическое оборудование гаража своими руками.
Бетон или кирпич: что надёжнее и удобнее?
Монолитный бетон выигрывает по прочности и герметичности: цельная «чаша» держит давление грунта и почти не даёт капиллярной сырости. Кирпич или фундаментные блоки проще чинить локально — выбил пару штук, переложил, и порядок.
Бетон льют в опалубку с арматурной сеткой, швы отсутствуют, вода не находит «дорожек». Кирпич бери красный полнотелый на жёсткий раствор, ряды перевязывай, углы усиливай; блоки ставь на пояс и проклеивай стыки.
Если ошибся с примыканием к полу, у бетона вода всё равно упрётся в сплошной слой, а в кладке найдёт шов — там и встанет лужа. Для ремонта кирпичная стенка удобнее: подтекло по стыку — расшил, переложил, зачеканил; бетон потребует расшивки и инъекций. Выбери по задаче: хочешь «поставил и забыл» — лей бетон; любишь обслуживать сам и точечно править — делай кирпич.
Как сделать гидроизоляцию, чтобы не было луж?
Чтобы не было луж, делай сплошной контур гидроизоляции снаружи и дренажный приямок 30×30 см с насосом, если вода рядом. Сначала выровняй стены и нанеси праймер, затем клей материал без пропусков, с заходом на пол 15–20 см и нахлёстом полотен 10 см.
Полимерные мастики проще раскатать валиком, они тянутся и закрывают углы без пузырей; жидкая резина даёт цельную плёнку, ремонтопригодна и держит подвижки, но обойдётся примерно в 1,5–2 раза дороже рубероида. Внизу, в самом глубоком углу, собери приямок 30×30 см и закрой его съёмной решёткой, подведи к нему воду по уклону пола; при риске подтопления ставь дренажный насос с поплавком — он автоматически заберёт просочившуюся воду.
О соседнем вопросе мы писали отдельно: Сверление бетона и кирпича: инструмент, сверла, порядок без ошибок.
Пошаговый порядок работ: от разметки до крышки
Для начала разметь контур с припуском от 10 до 15 см под отделку и подготовь основание, соблюдая следующие шаги:
- Копай котлован с откосом 3–5° наружу, чтобы грунт не осыпался, и подготовь основание: от 10 до 15 см щебня, трамбовка, 10 см бетона марки не ниже М250, выровняй правилом.
- По периметру заливки или кладки пусти стальной уголок 50×50 мм — он держит край и не даёт крошиться.
- Внизу собери приямок 30×30 см под дренаж и закрой его съёмной решёткой.
- Стены выполни либо монолитом в опалубке с сеткой, либо из красного полнотелого кирпича на жёсткий раствор с перевязкой швов.
- По верху пусти уголок 50×50 вровень с полом — он держит кромку и служит базой для съёмной крышки, а для вентиляции используй две трубы 110 мм (приток у пола, вытяжка у потолка) и направленные вверх светильники.
Частые вопросы
Можно ли сделать смотровую яму в уже построенном гараже?
Смотровую яму в уже построенном гараже сделать можно, но это дольше и грязнее: придётся резать пол, выносить грунт тачкой и контролировать трещины в плите. В открытом дворе котлован копают за день с прямой подачей техники, а в закрытом боксе уходит два-три дня с пылью и перестановками машины. Сразу проверь уровень грунтовых вод: дно должно быть выше воды минимум на полметра, иначе весной получишь бассейн.
Как укрепить края ямы, чтобы не обваливались и выдерживали колесо?
Края ямы укрепляй стальным уголком 50×50 по верхнему периметру — он держит кромку и не даёт крошиться под колесом. Уголок берёт точечную нагрузку от шины и распределяет её по стене, поэтому кромка не скалывается и не «закусывает» резину. Закладные ставь до заливки или кладки, фиксируй вязальной проволокой к сетке и выводи вровень с полом, чтобы колесо заезжало без удара.
Как правильно сделать вентиляцию смотровой ямы?
Вентиляцию смотровой ямы делай двумя трубами 110 мм: приток у пола, вытяжка у потолка, чтобы воздух шёл снизу вверх и уносил пары и влагу. Естественная тяга работает за счёт разницы температур и высоты, поэтому приток ставь с наветренной стороны, а вытяжку — как можно выше и по возможности на улицу.
Какое освещение лучше для днища автомобиля и где ставить светильники?
Светильники направленного света, установленные в нишах и направленные вверх, лучше всего освещают днище автомобиля без бликов и теней. Такой отражённый свет равномерно подсвечивает подвеску и картер, не слепит тебя и не даёт резких контрастов. Размещай их по длинным сторонам на высоте груди, подключай через отдельный автомат и низковольтный трансформатор, а плафоны бери с защитной решёткой.
Чем закрыть яму, чтобы не попадал мусор и было безопасно?
Съёмная крышка из досок на стальной раме с резиновым уплотнителем по периметру надёжно перекрывает яму и не пускает мусор. Металлический уголок 50×50 по верху держит кромку и служит базой для крышки, поэтому конструкция не гуляет и не проваливается под нагрузкой. Сделай две створки по 40–45 см с центральным замком и утопленной ручкой — удобно открывать одной рукой и безопасно ходить по полу.
Нужны ли ниши и полка в яме и как их сделать без ослабления стены?
Ниши и полка в яме нужны: инструмент не мешается под ногами и всегда под рукой. Стену не ослабишь, если вырезать 20×20 см в ложковый перевяз, усилить нишу стальным уголком 25×25 мм и не ставить её в углах и на пересечениях рядов. Полку делай неглубокой, 12–15 см, с капельником и уклоном 2–3° внутрь, чтобы инструмент не лежал в сырости.
Можно ли сделать яму из досок и когда это допустимо?
Яму из досок делают только как временную опалубку под бетон или как съёмную крышку сверху, но не как несущие стены. Дерево в земле быстро гниёт, его ведёт от влаги, и грунт легко выдавит такую конструкцию, поэтому для постоянных стен используй бетон или красный полнотелый кирпич.
